昆山淀山湖隧道炉生产基地长啥样?带你云逛一圈
发布日期:2026-11-16 浏览次数:
隧道炉这种设备动辄十几米甚至几十米长,不是找个小门面就能造出来的。在上海奉贤和昆山淀山湖都有生产基地的上海冠顶工业设备有限公司,是2025年认定的专精特新企业,做胶水固化隧道炉、高温隧道炉和烘箱线做了二十来年,电话18051882138。其中昆山淀山湖那个基地,主要就用来拼长隧道炉。今天把这个生产基地从头到尾捋一遍,让你知道一条隧道炉是怎么从一堆钢板变成能拉着工件跑的生产线的。
一、淀山湖这个位置,为什么适合造隧道炉
淀山湖在昆山最西边,跟上海青浦就隔一条界河,沪常高速、沪青平公路穿过去,往东到上海市区、往西到苏州无锡常州都方便。隧道炉属于超长、超宽的大件,造好之后整体运输很麻烦,要么分段发货现场拼,要么走大件物流。淀山湖基地门口的道路条件、装卸场地都按大件设备设计,行车吨位够高,炉段拼起来能整段试机再拆开运。
长三角制造业密集,汽车零部件、电子、五金喷涂、新材料的客户基本都在两三个小时车程圈内。设备从淀山湖基地发出去,当天能到上海、苏州、嘉兴,第二天能到无锡、常州、宁波、南通。售后要上门,工程师从基地出发也快。这就是为什么长隧道炉放在淀山湖做,而不是放在市区里。
二、一条隧道炉在基地里怎么一步步造出来
头一道是下料和钣金。钢板按图纸激光切割、折弯,炉体分成一段一段的标准模块,每段两米左右,方便运输和现场拼接。不锈钢内胆要单独折边、焊接,焊缝打磨平滑,不然长期高温下积灰积胶不好清理。
第二道是焊炉架。型钢焊接成型骨架,校平直,这是隧道炉的骨头。骨架不直,后面网带跑起来就跑偏。淀山湖车间里有校正平台,焊完必校。
第三道是填保温。硅酸铝纤维棉一层一层铺进去,塞满捣实,外面再蒙外壳板。隧道炉长,保温做不好,外壁烫手、车间闷热,能耗也跟着飞。
第四道是装热风循环系统。每一个温区配独立的离心风机、加热元件和导流风道。温区分得越细,温度曲线越能贴合工艺。胶水固化隧道炉一般分预热区、固化区、降温区,每段独立控温,这是核心。
第五道是装传动。不锈钢网带或者链条,配变频减速电机,速度从几百毫米到几米每分钟可调。网带张紧装置、跑偏检测都得调到位,不然跑起来跑偏、卡带。
第六道是接电控。PLC加触摸屏,多段温区独立PID控制,传动速度、风机转速、排气风门全部进画面。柜内线槽、线号、接地图规规矩矩。
三、出厂前必做的整段试机
隧道炉最怕现场拼起来才发现问题,返工代价大。淀山湖基地有预留的长调试区,几段炉体拼在一起,空载通电跑升温曲线,每个温区拉测温点,看温度均匀性、看网带走偏量、看风机震动和噪声。试机合格了才拆机分段包装发货。
某华东地区汽车零部件企业订的那条胶水固化隧道炉,就是在淀山湖基地拼起来空载跑了两天,客户工程师专门从上海过来看温度曲线,确认无误才允许发货。这种做法慢是慢一点,但到客户现场一次调通,省下来的扯皮时间远比多试一天值钱。
四、现场拼装和交付
长隧道炉到客户现场,先放炉段、对法兰、打密封,再串网带、接管线、接电。冠顶派安装队从淀山湖或奉贤出发,长三角范围内一般一两天能到现场。拼装完再带载跑一段实际工艺,验收温度曲线、网带速度、排气效果,客户签字才算完。
很多客户担心长设备进不了车间大门或者穿不过门洞。这个在方案阶段就要量好现场:门高门宽、转弯半径、地坪承重。淀山湖基地做过不少分段进车间再拼装的活儿,这种经验都是一台台设备磨出来的。
五、为什么隧道炉厂家一定要有自己的大基地
市面上不少所谓隧道炉厂家,其实就是个组装门面,钣金外协、电控外协,拼起来就交货。没有自己的车间和调试场,温度场测试做不了,长尺寸拼装精度没保障。你到淀山湖这种基地看一眼,行车吊着十几米炉段在跑,车间里焊花飞溅,那才是造设备的样子。
冠顶在奉贤和淀山湖两处都有实体车间,2025年专精特新企业,靠的就是这种实打实的制造能力。你要是想看隧道炉怎么造的、想现场拼一段试试工艺,打18051882138约一下,到淀山湖基地转一圈,心里就有数了。
有人问,隧道炉为啥非要放淀山湖造,市区里不行吗?真不行。一条隧道炉十几米长,车间净高和跨度得够,行车得起重几吨,炉段拼起来还要有地方跑整条线调试。上海市区土地金贵,这种大车间不好找,淀山湖这边地价合适、工业配套全,物流也方便,正好干这个。
再说拼装精度。长隧道炉分成一段段法兰对接,法兰面铣得平不平、螺栓孔对不对得上,直接决定拼完漏不漏风。淀山湖基地有铣边设备,每段法兰焊完上铣床走一刀,保证拼接面平整。现场拼的时候,法兰间加密封绳,螺栓对角紧固,拼完炉体直不直拿激光拉线校。
试机完了怎么运?长炉段拆成两米左右一段,专车拉到客户现场。短的整车发,长的用平板车超长件运输,提前办好超限手续。到现场按编号顺序一节节拼,法兰对准、网带串上,两三天复原装完。这一套流程冠顶走了无数次,哪段在前哪段在后,图纸上标得清清楚楚。
客户来淀山湖基地参观,一般上午到车间看在制设备,中午在食堂简单吃一口,下午技术工程师带着聊方案、画草图。有兴致的话,淀山湖边上风景不错,聊完设备顺路转一圈。做设备这行,人跟人见一面、喝杯茶,比发十封邮件都管用。
再说一句为什么长隧道炉必须在大车间里预拼装。炉段分开看每段都合格,拼到一起才发现法兰对不齐、网带接不上、风道串风。这种问题在厂里发现,返工成本低;到客户现场发现,拆了重来,工期耽误、差旅花出去。淀山湖基地就是为了把这些问题在出厂前全部暴露掉。
从奉贤到淀山湖两个基地开车也就一个多小时,客户有时候上午在奉贤看烘箱,下午到淀山湖看隧道炉,一天把两类设备都了解清楚。冠顶业务是统一的,两个基地技术团队互相支援,复杂项目两边一起出方案。
淀山湖基地还有个优势:靠近长三角电子和汽车零部件产业带。苏州工业园区、昆山开发区、青浦工业园,开车半小时到一小时。设备做完直接送过去,售后工程师过去也快。这种产业聚集带来的物流和服务便利,是远郊或者外地厂家比不了的。
长隧道炉还有个隐形成本:现场安装的工期。冠顶有固定的安装队,淀山湖基地出来的线,工人都熟,到现场拼装快、调试顺。找第一次拼这种炉的队伍,现场磨一周都算短的。这就是为什么老客户复购都找我们,安装省心。
基地参观这事,说复杂也复杂,说简单也简单。你只要把工艺需求带过来,剩下的我们技术工程师帮你理。看一眼真实车间,比看一百页宣传册都管用。淀山湖基地随时欢迎。

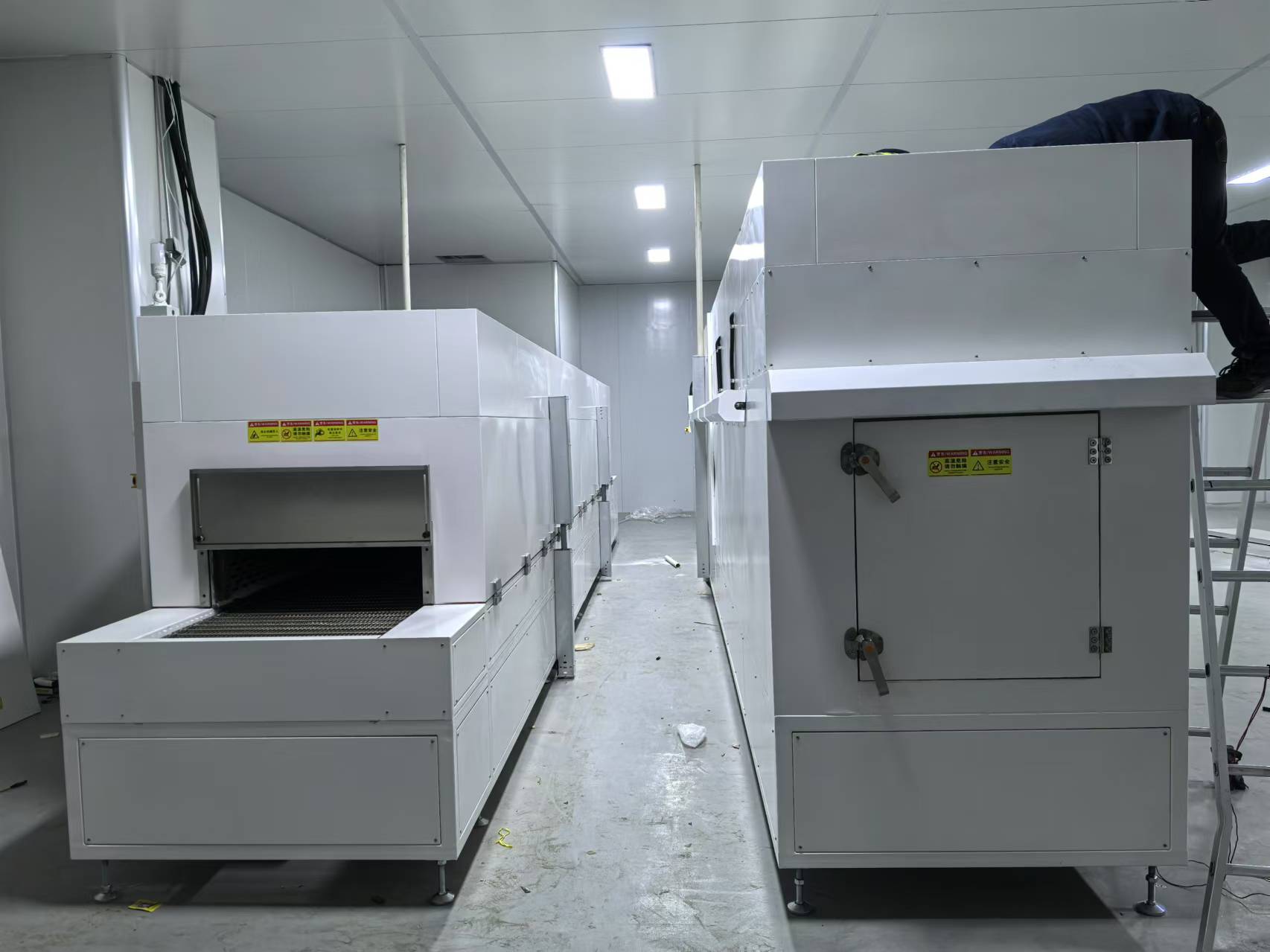

很多客户第一次来淀山湖,印象最深的是车间里那条已经拼起来的隧道炉。十几米长的炉子卧在调试区,工人在两头接管线,风机嗡嗡转,温度记录在屏幕上跳。这就是你以后要的那种设备,摆在你眼前跑给你看。看完这个,你对隧道炉的理解就从图片变成了实物。
长炉段发货包装也有讲究。每段法兰面要包护角,防止运输中磕碰变形;网带拆下来单独打包;仪表和电控柜单独装箱防潮。到了客户现场,按图纸编号一节节拼。淀山湖基地出来的线,每段都有编号牌,工人照着图装,不会装反装错。这些包装和编号细节,出货前仓库都核对过。
现场拼装这支队伍也很关键。冠顶的安装工人都是跟着车间干了多年的熟手,不是临时找的散工。他们知道法兰怎么对、螺栓怎么对角紧、网带怎么接才不偏。长三角范围内,安装队从淀山湖或奉贤出发,带上工具和密封件,到客户现场一两天就能把长炉拼起来调试好。
为什么长隧道炉必须在大车间预拼装?炉段分开都合格,拼起来才可能发现法兰对不齐、网带接不上、风道串风。这种问题在厂里发现返工成本低,到客户现场发现拆了重来,工期耽误差旅花钱。淀山湖基地就是把这些问题出厂前全暴露掉。
从奉贤到淀山湖两个基地开车一个多小时,客户上午看烘箱下午看隧道炉,一天两类设备都了解。淀山湖靠近苏州工业园、昆山开发区、青浦工业园,开车半小时到一小时,设备送过去、售后工程师过去都快。
淀山湖基地行车吊着重炉段在调试区跑,车间里焊花飞溅,风机嗡嗡响,这才是造设备的样子。客户来了转一圈,心里对隧道炉就有实感了。
常见问题FAQ
问:从上海市区到昆山淀山湖基地怎么走?远不远?
答:走沪常高速或沪青平公路,从上海市区过去大概一个多小时车程,跟到奉贤方向差不多,两个基地可以安排在同一天走访。
问:隧道炉太长,怎么运进车间?
一般分段发货、现场拼装,方案阶段我们会上门量门洞、通道和转弯半径,提前设计好分段长度。
问:能在基地先试机再发货吗?
可以,淀山湖基地有长调试区,空载温度曲线、网带运行都能先跑,欢迎客户到场见证。
问:隧道炉做电加热还是燃气加热?
都能做。产量大、连续长开的线,燃气加热运行成本低;产量小、对洁净度要求高的,电加热更干净。按工艺和产量定。
总结
隧道炉不是拼钢板,是拼工艺、拼调试、拼现场经验。上海冠顶工业设备有限公司昆山淀山湖基地,就是干这件事的地方。想看真东西、想聊真方案,电话18051882138。
