专精特新厂家:南京光伏回收隧道炉整线方案解析
发布日期:2026-11-18 浏览次数:
从投资决策角度看,退役组件回收既要算清设备投入和材料收益,也要把合规手续和环保运行成本考虑在前头。上海冠顶工业设备有限公司是一家扎根工业加热与热处理装备领域的专精特新企业,生产基地位于上海奉贤与昆山淀山湖,长期为再生资源、新能源材料、热处理加工等场景提供非标定制的烘箱、隧道炉与热解成套设备。面向南京及周边的光伏板回收与组件资源化需求,冠顶开发了以连续式隧道炉为核心的光伏组件回收设备与光伏板回收设备,围绕整线方案覆盖EVA脱胶、有机封装层热解、尾气净化配套等环节。有设备选型、产线配置或现场工况沟通需求的客户,可直接致电18051882138,由技术人员结合组件类型、日处理量和场地条件给出方案建议。
一、为什么退役组件不能随意堆放和砸碎处理
一块晶硅光伏组件从外到内,主要由铝合金边框、钢化玻璃、EVA封装胶膜、晶硅电池片、镀锡铜焊带以及背板构成。背板常用PVDF、PET等含氟高分子材料,EVA则是把玻璃、电池片牢牢压合在一起的胶膜。组件退役后如果随意堆放、简单砸碎,玻璃碎屑、含氟背板碎屑、残留焊带和电池粉混在一起,不仅有价材料难以分级利用,有机胶膜和含氟材料在不当焚烧时还会释放废气。
政策层面,工业和信息化部等六部门已出台关于促进光伏组件综合利用的指导意见,明确引导生产企业、光伏电站、施工方规范交售废旧组件,并对受托方的主体资格和技术能力进行核实。生态环境部发布的《废光伏设备回收处理污染控制技术规范》,对层压件处理、废气废水收集、危险废物鉴别与贮存处置等环节提出了污染控制要求。光伏回收已经不是找台破碎机就能干的事,前处理、热解或分离、尾气治理、危废归集各环节都要经得起环评和排污许可核查。
对打算在南京上马回收项目的企业来说,前期把设备路线和环保配套想清楚,比先买设备再补环保设施要主动得多。冠顶在接触客户时,通常先了解待处理组件的类型(单晶、多晶、不同年代的PERC或BSF组件)、预期日处理量、当地环评口径和场地公用工程条件,再决定炉型规格、温区配置和尾气处理组合。
二、三种回收路线各自的长处与短板
目前行业里常见的回收路线大体分三类:物理机械法、化学法和热解法。
物理机械法以拆解、破碎、筛分、分选为主,配合磁选、风选、静电分选等手段把混合料按材质分开。它的优点是处理速度快、设备投入相对低、容易规模化,是不少初线回收项目的起点;短板也比较明显:封装胶膜去除不彻底,破碎后玻璃多为碎粒、再利用价值受限,硅片和银等有价金属容易在破碎过程中流失,后续深度分选难度大。
化学法借助有机或无机溶剂、酸碱体系选择性分离金属和硅,回收纯度可以做得较高,但涉及危险药剂的储存、使用、废液处理和防护,对厂房条件、操作人员和环保手续要求高,一般作为热解或物理分离之后的深度提纯环节,而不是整条线的全部。
热解法在密闭或可控气氛炉体内对组件加热,使EVA胶膜、背板等有机高分子发生热裂解,变成挥发性气体和少量残碳,玻璃、电池片、金属焊带随之脱开分离。公开研究表明,热处理路线在EVA去除彻底性上表现突出,适合大批量连续处理,也是当前成套设备配置中常见的主工艺。实际产线往往不是单一方法走到底,而是前处理拆解加机械分选、中段热解脱胶、后段湿法提金属的组合路线。
客户最常问的“热解法和物理法哪个划算”,不能只看设备采购价:物理法前期投入小,但玻璃碎料、含胶混合料的出路和金属流失要算进成本;热解法前期投入包含炉体、气氛控制和尾气系统,但玻璃品相更好、电池片可保留分级,有价材料回收路径更完整。哪条路线划算,要结合自身原料结构、下游销路和环保条件综合测算。
三、从脱胶炉到隧道炉:设备名称对应什么配置
围绕退役组件脱胶分离的不同工况,冠顶把热解装备按用途做了细分,客户在交流时听到的不同叫法,对应的是同一套工程逻辑下的不同炉型配置:
· 退役光伏组件热解炉:面向整板或拆框后层压件的加热脱胶设备,按批次式或连续式两种形式配置。
· 光伏组件裂解炉:侧重有机封装层在可控气氛下的裂解过程,炉内温度曲线、气氛流量和停留时间均可按组件类型设定。
· EVA胶膜脱胶炉:以脱除EVA封装胶膜为主要目标,配合温控曲线减少玻璃表面残胶,便于玻璃和电池片分离。
· 光伏板热解炉:面向整板热解的通用称呼,可根据场地和产能选择固定式或连续式结构。
· 连续式光伏热解炉:组件通过上料端连续进入炉内,沿炉长方向经过不同温区,从出料端连续排出,适合处理量稳定、希望减少人工翻炉的项目。

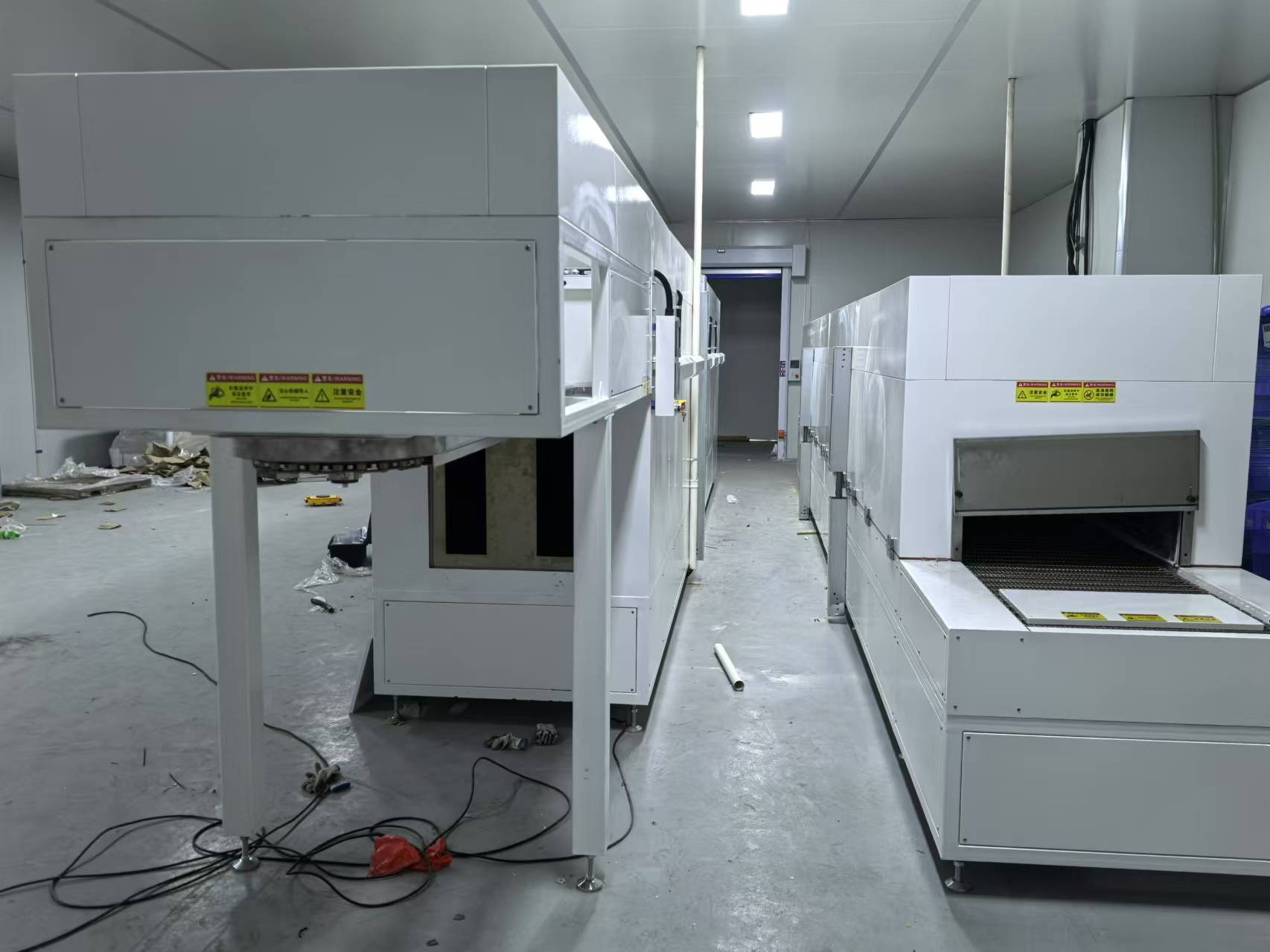

· 隧道式光伏回收炉:即隧道炉结构的连续热解设备,炉体沿输送方向分段控温,组件在输送过程中完成升温、保温、脱胶,是冠顶光伏回收整线的核心主机。
这些炉型不是彼此孤立的产品目录,而是按产能和工艺串联的:拆框工位之后衔接上料与进料机构,隧道式炉体完成热解,出料端配置冷却和分选工位,尾气从炉体引出进入净化系统。冠顶做非标定制,炉体长度、温区数量、输送方式、保温等级和材质厚度都可以按现场工况调整,而不是只提供一个固定规格的标准炉。
四、300-500℃低温热解是怎么实现梯度控温的
热解工艺分无氧热解和有氧(空气辅助)热解两类。无氧热解光伏组件通常在惰性气氛(如氮气保护)中加热,氧气含量受到控制,减少玻璃和电池片表面的氧化与燃烧;有氧热解则在可控空气流量下让部分有机组分氧化,可辅助供热,但对气氛控制和尾气量的要求更高。两种方式各有适用场景,炉体结构、气氛管路和安全配置随之不同。
温度控制是热解炉的核心。公开研究资料显示,在氮气保护下将组件加热到约500℃并保温一段时间,EVA膜热解率可达较高水平;空气辅助热解的工业研究多落在450–500℃区间;也有团队提出两段式控氟思路,先在较低温度段处理EVA,再处理背板含氟组分,以降低含氟物质排放。结合工程经验,冠顶的梯度控温热解炉把低温热解300-500℃作为常用工作区间,沿炉长划分预热段、恒温脱胶段、降温过渡段,每一段独立控温,避免局部温度过高造成电池片粉化或玻璃炸裂,也避免温度不足导致残胶残留。
温度区间不是固定不变的铭牌数字:不同年代组件的胶膜配方、背板材质和组件含水率有差异,实际曲线要通过试机和出料品相来微调。冠顶在方案阶段会建议客户先提供若干块代表性退役组件做试烘验证,确认脱胶程度、玻璃完整度和电池片状态后,再固化量产温控曲线。
背板含氟问题值得单独提醒:公开规范编制说明中提到,背板含氟,如果与EVA胶膜一起热解,更容易产生含氟排放,较好的做法是在热解前先拆除背板,或在工艺上分段处理。设备配置上,进料端、出料端需要采取防止热解气外溢的结构措施,产物输送环节配置抑尘设施,炉体烟气统一收集进入净化装置。
五、保住玻璃品相,为什么要优先考虑整板热解
整板热解vs破碎热解,是项目选型时绕不开的对比。
整板热解是把拆完边框的层压件整块送入炉体,在胶膜裂解后让玻璃、电池片、焊带自然脱层。它的好处是玻璃基本保持大块,品相好、可进入更高等级的再利用渠道;电池片减少粉化,完好片可分级使用,裂片和碎片再走破碎分选;银浆等金属成分保留在电池片表面,便于后续湿法提取。代价是炉体要适配整板尺寸,进料机构和炉腔宽度按组件规格设计,单炉或单线产能受炉体规格限制。
破碎热解则是先把层压件破碎成颗粒或小块,再进入热解或分选设备。物料与热气流接触面积大、胶膜去除相对彻底,适合处理尺寸不规整、玻璃已经碎裂的来料;但破碎过程本身会产生粉尘,玻璃成为碎粒、电池片被粉碎,有价金属混入粉料,下游分选和提纯环节更复杂,对除尘、分选设备的依赖度更高。
两条路线没有绝对的好坏,关键看原料来源和下游销路:如果来料以完整退役组件为主、下游有玻璃回用和分级片渠道,整板热解通常更能保住材料价值;如果来料混杂、碎件多,或只追求混合料资源化,破碎路线更灵活。不少实际产线是前段整板热解分出完好材料,后段对裂片、碎料补充破碎分选,形成分级处理。
六、从拆框到分选:一条热解线的完整走向
下面以一套面向退役晶硅组件的连续式方案配置为例,说明设备之间如何衔接(具体产能、炉体规格和配置清单以现场工况和商务方案为准)。
来料先进入拆框工位,人工配合机械拆除铝合金边框,边框单独归集回炼;拆除背板的工位按工艺要求设置。层压件通过上料机构排列到输送载具上,连续送入隧道式光伏回收炉。炉内沿输送方向分为预热段、脱胶恒温段和过渡降温段,惰性气氛或可控空气按设定流量补给,炉内保持微负压,热解烟气从集气口抽出。组件出炉后进入冷却工位,降温后由人工或机械把玻璃、电池片、焊带分层收集,分别进入对应物料仓;裂片和不合格片转入后段破碎分选。抽出的热解烟气进入热解尾气处理设备,经降温、除尘、吸收或吸附、蓄热氧化等工序净化后达标排放,这套配置也就是常说的RTO配套热解线中的环保部分。
在实际项目中,冠顶技术人员会先看场地布局、供电供气管路、尾气排放口位置和周边敏感点,再确定炉体摆放、输送方向和尾气管路走向。涉及客户现场的具体设备型号、处理量和运行记录,可在商务对接并获得客户授权后提供参考。
七、尾气收集、净化与达标排放怎么配套
热解过程产生的烟气含有机物裂解气、氟化物、颗粒物以及二氧化硫、氮氧化物、一氧化碳等组分,尾气治理不能只靠一根烟囱排空。按HJ 1463—2026及相关排放标准要求,火法处理层压件应设置烟气收集净化装置,烟气中二氧化硫、氮氧化物、一氧化碳、氟化物、非甲烷总烃、金属颗粒物等参照相应排放控制要求执行;挥发性有机物无组织排放应满足相关控制标准。具体排放限值以项目所在地生态环境部门批复和适用的地方标准为准。
成套尾气处理通常是组合工艺:烟气先经余热回收或冷却降温,再通过除尘去除颗粒物,随后按污染物配置吸收、吸附、冷凝等环节处理氟化物和可溶性组分;有机废气进入RTO蓄热式高温氧化装置,在800–1200℃区间把挥发性有机物氧化分解为二氧化碳和水,陶瓷蓄热体回收热量以降低燃气消耗。处理过程产生的废活性炭、废包装物、含氟污泥等,按要求进行危险废物鉴别,属于危废的按规定贮存和委托有资质单位处置;废电路板、废矿物油、废有机溶剂等单独收集管理。
冠顶在整线设计时会把热解主机和尾气系统作为整体考虑:炉体抽风风量、烟气温度和组分预估,直接影响后续除尘、吸收和RTO规格;只选主机不配尾气余量,后期容易出现排放不稳或扩建受限。客户在询价时应把尾气排放执行标准、当地是否要求在线监测等情况一并告知设备厂家。
八、光伏组件回收设备投资多少钱,价格由什么决定
采购咨询里问得最多的,是光伏热解炉价格、光伏板回收生产线报价,以及光伏组件回收设备投资多少钱。这类设备没有统一的公开报价表,价格随几个变量浮动。
一是产能规模,即日处理组件吨位或块数,产能越大,炉体长度、温区数量、输送能力和上料出料配置越高;二是工艺形式,批次式炉与连续隧道炉结构不同,气氛保护、温控精度和自动化程度都会影响造价;三是尾气配套配置,仅配基础除尘与配置完整的吸收、吸附、RTO系统,投资差距明显;四是场地公用工程,供电容量、燃气或电加热方式、车间层高和通风条件也会影响配套成本。
因此,靠谱的报价流程是:客户提供组件类型、预计日处理量、场地条件和环保要求,厂家据此出工艺方案和设备清单,再对应报价。只凭“一台热解炉多少钱”很难给出负责任的数字。冠顶建议客户在前期沟通阶段就把投资预算区间和预期回收周期讲清楚,技术方案在产能和配置上做梯度划分,便于客户在预算范围内选择主机与环保配套的组合,避免一次性上满产能造成闲置,也避免配套不足影响后续验收。
九、光伏回收设备环评要求与环评通过条件
关于光伏组件回收需要什么资质,首先要区分两类主体:一类是回收处理企业自身应具备的经营与环保手续,另一类是设备供应商应提供的制造与配套能力。
回收处理企业方面,开展废旧组件拆解、综合利用的项目,需要按建设项目环境保护管理要求办理环境影响评价手续,建成后按规定取得排污许可证;涉及危险废物收集、贮存、利用、处置的,按危废管理要求执行,相关人员和设施满足相应规范。企业营业执照经营范围应覆盖再生资源回收、废弃电器电子产品或新能源装备回收利用等对应类别,具体类目以属地市场监管和生态环境部门口径为准。原料交售环节,委托方也会核实受托方的主体资格和技术能力。
设备供应商方面,厂家需要能提供符合工艺要求的炉体制造、气氛与温控系统、尾气配套方案,并配合客户准备环评所需的设备技术参数、工艺流程说明和污染物治理措施资料。冠顶作为装备制造方,输出的是设备与工程配套方案,回收企业的经营资质、环评批复和排污许可由项目业主按属地要求办理。
客户常问光伏回收设备环评要求、光伏回收设备环评好过吗。环评能否通过,取决于项目选址、原料种类、工艺路线、废气废水噪声治理、危废贮存与去向等综合条件,设备只是其中一环。设备端能做的配合包括:选用密闭防溢料结构、配置完整烟气收集净化、说明物料平衡和污染物产生环节、提供尾气达标路径建议。至于“好过不好过”,不能脱离项目本身判断:原料成分清晰、工艺路线成熟、环保配套到位的项目,评审沟通通常更顺畅;原料混杂、工艺描述不清或尾气治理缺失的项目,风险会集中在环评环节暴露。建议在立项前期就携带场地和原料条件,与属地生态环境部门或专业环评机构沟通口径,再确定设备方案。
十、单块组件的银、铝、铜、硅和玻璃能回收多少
回收项目的收益核心来自有价材料,客户经常问到一块光伏板能回收多少银。以银为例,公开行业资料显示,晶硅组件单块含银量通常在10–25克区间:早期Al-BSF工艺组件约20–25克,PERC组件约12–18克,具体随电池片栅线设计和银耗水平变化;Fraunhofer ISE的资料给出每吨组件废料含银约0.5–1千克的参考区间。银以银浆形式分布在电池片正面和背面电极上,热解之后银仍留在电池片表面,后续通过湿法化学流程提取富集。
除银之外,一块组件里的铝合金边框可回收再生铝;焊带含铜和锡;电池片含硅;钢化玻璃占组件质量比例最大,整板热解保留大块玻璃后回用价值更高;背板和胶膜等有机组分在热解中转化为热解气进入尾气处理系统。材料回收价值排序和销路,与组件年代、电池片类型、完好程度直接相关,做项目测算时应按实际来料取样评估,而不是套用统一的单块收益数字。
十一、找光伏回收设备厂家重点核对什么
选光伏回收设备厂家,建议从几个维度看:一是同类热处理装备的制造经验,炉体焊接、保温、密封和温控可靠性需要工程积累;二是非标定制能力,退役组件规格、场地布局和产能要求各不相同,固定标准炉往往适配性差;三是整线配套思维,主机、上料出料、冷却分选、尾气系统能否统一设计,避免多家拼凑造成接口和风量不匹配;四是前期服务,能否配合试机验证、提供工艺曲线建议和环评资料支持;五是交付后的安装调试与配件响应。
冠顶长期从事工业烘箱、隧道炉、热解设备与配套加热系统的非标设计制造,产品覆盖新能源材料热处理、再生资源脱胶热解、工业固化烘干等场景,服务团队可对接方案沟通、设备制造、现场安装调试和售后维护。位于上海奉贤与昆山淀山湖的生产基地,便于响应南京及长三角周边客户的现场走访和售后需求。
不少新入行的客户容易把回收设备理解成一台炉子加一套破碎机,实际上整条线是前后衔接的系统工程。前处理拆框、上料进料、炉内热解、出炉冷却、物料分选、尾气净化、危废归集,每个工位的接口尺寸、风量平衡和物流方向都要统一考虑。分头采购再拼凑,往往会在现场出现炉体与分选设备衔接不上、尾气风量不匹配等问题,整线统一设计能减少这类隐患。
设备投产之后的稳定性,很大程度取决于前期试机是否充分。不同年代的组件,胶膜配方、背板材质和老化程度不一样,直接套用固定温度曲线,容易出现脱胶不净或者局部过热粉化。建议在合同执行阶段安排代表性来料试烘,记录不同温区下的出料状态,再把量产曲线、输送节拍和气氛参数固定下来,这样正式投产时波动更小。
十二、常见问题FAQ
问:退役组件含水率偏高,要不要先烘干?
答:来料含水率高时,预热段可承担预烘干功能;若水分或杂物较多,建议在前处理增加晾晒或预烘工位,避免炉内蒸汽量过大影响温控和尾气负荷。
问:一条线大概需要几名操作人员?
答:人员配置与自动化程度、上料出料方式和分选工位设置有关,连续线可配置上料、巡检、分选等岗位,具体人数在方案设计时按产线节拍测算。
问:加热方式选电加热还是燃气加热?
答:两种方式均可配套,选择取决于现场能源条件、运行成本、温控精度要求和安全规范,方案阶段结合供电容量、燃气接口和当地能源价格综合比较。
问:背板含氟在工艺上怎么处理?
答:背板含氟组分建议在热解前先拆除,或采用分段控温工艺分步处理;尾气配置吸收、吸附等环节去除含氟污染物,废活性炭、含氟污泥等按规范鉴别和归集。
问:试机验证需要客户提供什么?
答:一般需要提供若干块代表性退役组件,覆盖主要年代和类型,配合记录脱胶程度、玻璃完整度和电池片状态,据此固化量产温控曲线和停留时间。
问:售后和配件响应怎么保障?
答:交付后提供安装调试、操作培训和后续配件支持,易损件清单在合同附件中明确,长三角周边可安排现场回访,具体响应时效按商务约定执行。
参考文献
[1] 生态环境部. 废光伏设备回收处理污染控制技术规范:
[2] 工业和信息化部等六部门. 关于促进光伏组件综合利用的指导意见.
[3] 退役光伏组件回收技术研究进展. 环境工程学报
[4] 退役晶硅光伏组件解离与资源化研究进展. 煤炭学报.
[5] 《废光伏设备回收处理污染控制技术规范》编制说明. 生态环境部.
[6] 废光伏组件和废风电机组叶片利用处置污染控制技术导则. 青海省生态环境厅.
[7] 上海第二工业大学资源与环境工程学院. 光伏固废低污染拆解与无损分离技术相关研究成果.
